Última revisión: 9 de agosto de 2026. Las protecciones eléctricas deben dimensionarse para la instalación concreta, no elegirse como un accesorio genérico del cargador.
Un wallbox no debe conectarse como un electrodoméstico cualquiera. La recarga mantiene una corriente elevada durante horas y necesita un circuito dedicado, protecciones coordinadas y una instalación calculada para su recorrido y potencia. Aquí explicamos qué conceptos debes ver en un presupuesto, sin convertir la guía en instrucciones para manipular el cuadro.
Cómo usar esta lista: además, pide que cada dispositivo aparezca identificado en el presupuesto. Por ejemplo, confirma si la detección de corriente continua está integrada en el cargador o se instala aparte. Sin embargo, no elijas protecciones solo por su nombre comercial: deben coordinarse con el equipo y el circuito. Por último, conserva el esquema y los resultados de las pruebas.

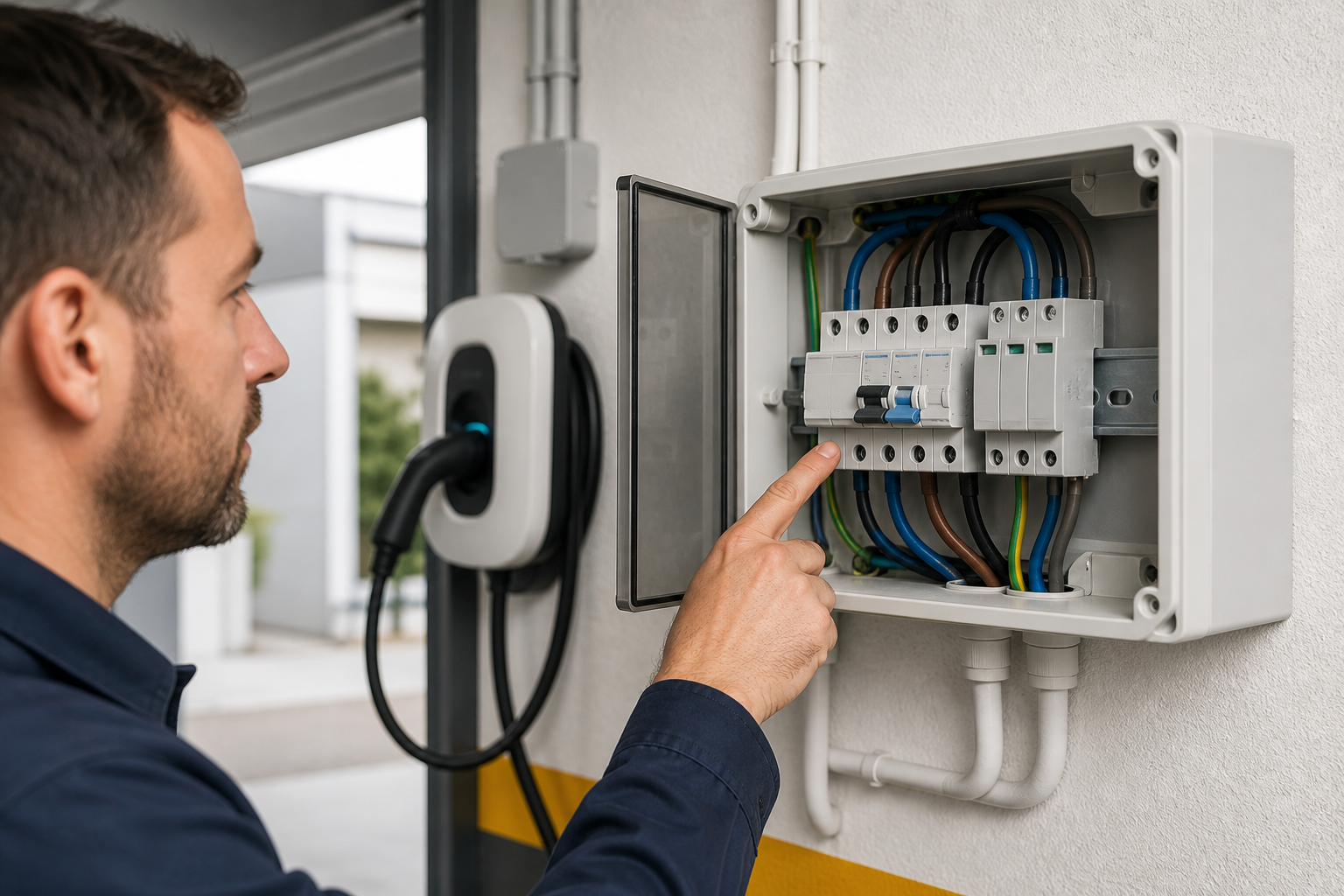

Protecciones eléctricas: qué debe incluir la instalación
La solución habitual incluye protección contra sobreintensidades, protección diferencial y protección frente a sobretensiones, además de puesta a tierra y conductores dimensionados. La configuración exacta depende del wallbox, del esquema de la ITC-BT-52 y de la instalación existente. Debe decidirla y verificarla una empresa instaladora habilitada.
Protecciones eléctricas: coordinación y dimensionado
| Elemento | Riesgo que controla | Qué preguntar |
|---|---|---|
| Magnetotérmico | Sobrecarga y cortocircuito | Calibre y coordinación con cable y potencia |
| Diferencial | Fugas de corriente | Tipo, sensibilidad y detección de componente continua |
| Sobretensiones | Elevaciones temporales o transitorias | Qué dispositivo se instala y dónde |
| Tierra | Tensión peligrosa en masas | Cómo se verificará su continuidad |
| Gestión dinámica | Exceso de demanda del suministro | Cómo limita el cargador al consumo disponible |
Protecciones eléctricas: errores frecuentes
El interruptor automático protege el circuito cuando la corriente supera lo admisible o aparece un cortocircuito. No se elige únicamente por la potencia anunciada del cargador: debe coordinarse con la sección, longitud, forma de instalación y condiciones térmicas de los conductores. Aumentar el magnetotérmico para evitar disparos sin revisar la línea elimina una protección esencial.
Protección diferencial y corriente continua
La ITC-BT-52 exige protección diferencial individual con corriente diferencial residual asignada máxima de 30 mA y establece requisitos de clase. Los vehículos pueden generar componentes de corriente continua que condicionan la solución. Algunos wallbox incorporan detección específica; otros requieren dispositivos externos. El presupuesto debe indicar qué incorpora el equipo y qué se instala en el cuadro, evitando duplicidades o carencias.
Sobretensiones temporales y transitorias
Una sobretensión puede afectar al cargador y al vehículo conectado. La norma incluye medidas frente a sobretensiones temporales y remite al conjunto del REBT para la protección aplicable. Pregunta si la solución cubre las necesidades de la instalación completa o solo el nuevo circuito y cómo se coordina con dispositivos existentes.
¿Las protecciones pueden estar dentro del wallbox?
Algunas funciones pueden integrarse en el equipo, pero “lleva protecciones” no es información suficiente. La ficha y declaración del fabricante deben identificar qué función cumple, bajo qué norma y qué elementos externos siguen siendo necesarios. Guarda esa documentación junto con el certificado de instalación.
Cuadro existente: cuatro comprobaciones importantes
- Espacio y estado: no basta con que quede un hueco físico; debe evaluarse el conjunto.
- Potencia disponible: el consumo de vivienda y coche puede requerir control dinámico.
- Tierra y continuidad: deben verificarse, no suponerse.
- Selectividad: un defecto en la recarga no debería desconectar innecesariamente otras partes cuando el diseño permite coordinar protecciones.
Señales de una propuesta deficiente
- No identifica dispositivos ni calibres.
- Propone compartir el circuito con otros receptores sin justificación.
- No pregunta por distancia, potencia ni características del wallbox.
- Asegura que la detección interna sustituye cualquier protección exterior sin citar documentación.
- Invita al propietario a abrir el cuadro o cambiar ajustes eléctricos.
Qué puede comprobar el usuario con seguridad
Puedes revisar que las tapas estén cerradas, que no existan daños, olores anómalos o calentamiento visible y que el cable se conserve correctamente. El botón de prueba de un diferencial solo debe usarse según las instrucciones entregadas y sin desmontar nada. Si hay disparos repetidos, detén la carga y llama al instalador: rearmar una y otra vez no resuelve la causa.
Para entender cómo influye la demanda doméstica, consulta qué es la gestión dinámica de potencia y nuestra guía sobre cuándo ampliar la potencia contratada.
Preguntas frecuentes
¿Puedo reutilizar un diferencial existente?
Solo un profesional puede confirmarlo tras revisar características, esquema y coordinación. La recarga necesita protección individual según la ITC-BT-52.
¿Más amperios significa más seguridad?
No. El calibre debe proteger el conductor y corresponder a la instalación calculada.
¿Un wallbox certificado evita legalizar la instalación?
No. La conformidad del producto y la documentación de la instalación son asuntos distintos.
No manipules cuadros ni protecciones. Esta guía sirve para comprender y comparar una propuesta profesional.
En resumen: unas protecciones eléctricas bien coordinadas reducen el riesgo de contacto, sobrecarga y daños por sobretensión.
